ZASOBNIK KOMPONENTU

Produkujemy zasobniki komponentu – silosy ZK o pojemności od 18 do 60 m³. Standardowo konstrukcję wykonujemy ze stali ST3S zabezpieczonej antykorozyjnie, a na życzenie klienta również ze stali kwasoodpornej OH18N9. Oferujemy sześć wielkości zbiorników: ZK-18, ZK-20, ZK-25, ZK-30, ZK-35 oraz ZK-60.

Zasobnik wykonujemy jako spawaną konstrukcję złożoną z dachu, płaszcza i leja. Modele o pojemności od 18 do 35 m³ mają średnicę 2,4 m, natomiast największy ZK-60 – 2,8 m. W zależności od pojemności wysokość zbiornika wynosi od 5,65 do 10,00 m, a dobór zbiornika może być częścią kompletowania wyposażenia oczyszczalni ścieków.



Zasobnik komponentu – silos ZK



Zasobniki ZK produkujemy do magazynowania materiałów sypkich stosowanych w procesach technologicznych, między innymi wapna i pyłów dymnicowych. Konstrukcja zbiornika może zostać włączona w kompletną instalację higienizacji osadów obejmującą magazynowanie, dozowanie i transport komponentu.

Cylindryczną część zasobnika wykonujemy z blachy i wzmacniamy obręczami z ceownika. Dolną część stanowi lej umożliwiający kierowanie materiału do urządzenia odbiorczego lub podajnika. W górnej części silosu montujemy filtr tkaninowy oraz zawór bezpieczeństwa.

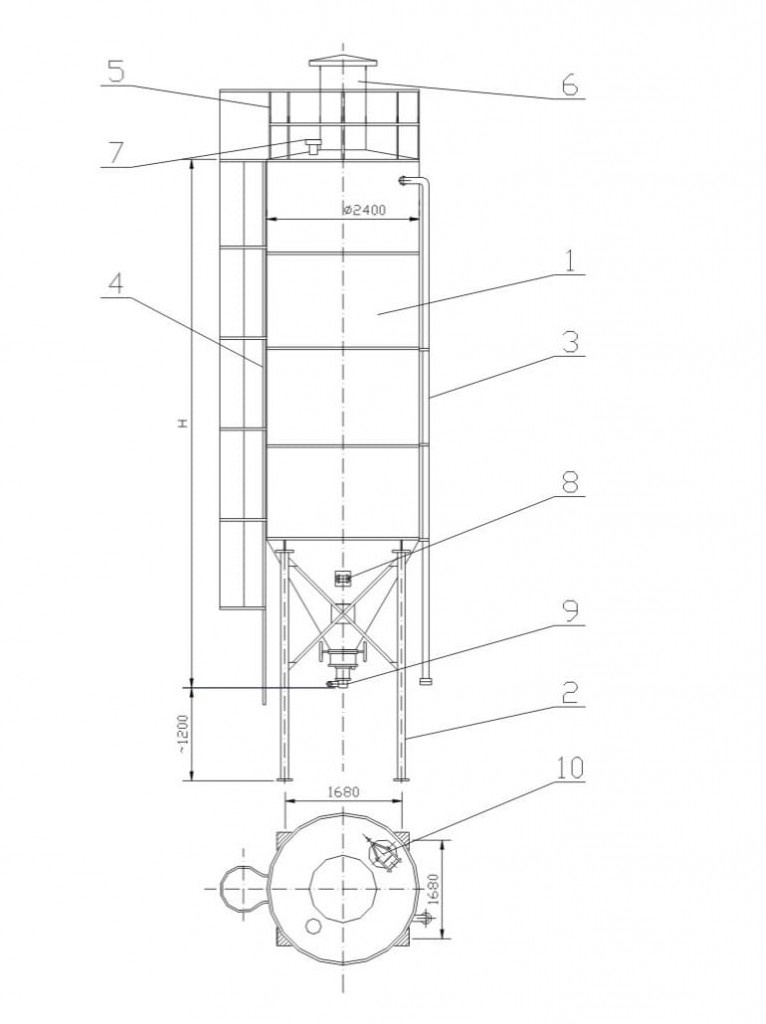

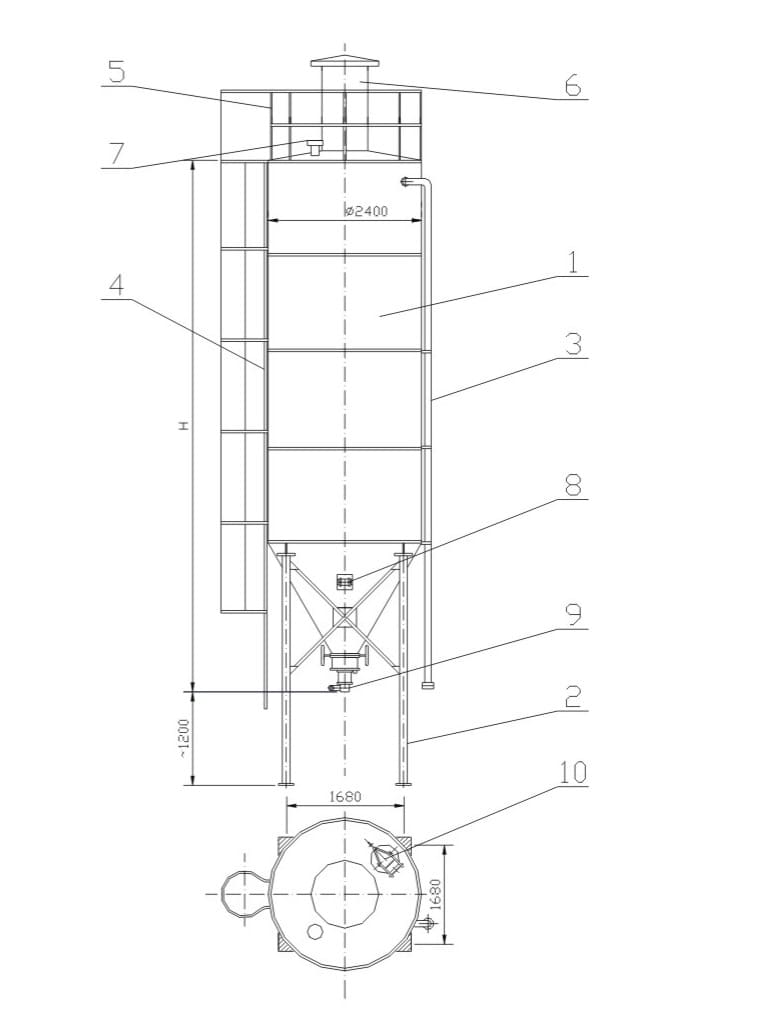

Budowa zasobnika komponentu



Kompletny zasobnik komponentu może obejmować następujące elementy:

• zbiornik – zasadniczą część magazynującą materiał,
• konstrukcję wsporczą – umożliwiającą posadowienie silosu na wymaganej wysokości,
• przewód załadowczy – służący do napełniania zbiornika,
• drabinę – zapewniającą dostęp do górnej części konstrukcji,
• balustradę – zabezpieczającą przestrzeń obsługową na szczycie silosu,
• filtr tkaninowy,
• zawór bezpieczeństwa,
• elektrowibrator,
• podajnik komponentu,
• właz inspekcyjny – umożliwiający dostęp kontrolny do wnętrza zbiornika.

Parametry techniczne silosów ZK



Typ	Pojemność	Średnica zbiornika	Wysokość zbiornika
ZK-18	18 m³	2,4 m	5,65 m
ZK-20	20 m³	2,4 m	6,15 m
ZK-25	25 m³	2,4 m	7,15 m
ZK-30	30 m³	2,4 m	8,65 m
ZK-35	35 m³	2,4 m	9,65 m
ZK-60	60 m³	2,8 m	10,00 m

Wyposażenie ułatwiające opróżnianie silosu



W zależności od właściwości magazynowanego materiału zasobnik możemy wyposażyć w dodatkowe elementy poprawiające jego opróżnianie. Oferujemy między innymi likwidator zasklepień z podajnikiem komponentu wyposażonym w zasuwę dwudzielną oraz elektrowibrator.

Zadaniem tych urządzeń jest ograniczenie zawieszania i zbrylania się komponentu wewnątrz zbiornika oraz zapewnienie jego prawidłowego dopływu do części wysypowej i urządzeń dozujących.

Wykonanie ze stali ST3S lub kwasoodpornej



Standardowe zasobniki komponentu wykonujemy ze stali ST3S zabezpieczonej antykorozyjnie. Jeżeli wymagają tego warunki procesu technologicznego lub środowisko pracy, oferujemy także wykonanie silosu ze stali kwasoodpornej OH18N9.

Dobieramy wielkość zasobnika oraz jego wyposażenie do wymaganej pojemności magazynowej, rodzaju komponentu i sposobu współpracy z przenośnikami ślimakowymi oraz pozostałymi urządzeniami instalacji technologicznej. Konfigurację zbiornika i elementów współpracujących ustalamy indywidualnie dla danego układu.
