BĘBNOWE SITO OBROTOWE

Produkujemy bębnowe sita obrotowe ze stali kwasoodpornej, wyposażone w bęben z blachy perforowanej lub szczelinowej oraz układ szczotek obrotowych. Wielkość szczeliny sita dobieramy do rodzaju zatrzymywanych zanieczyszczeń w zakresie od 1 do 20 mm, natomiast wielkość urządzenia dostosowujemy do wymaganej przepustowości instalacji.

Model SOS-1 ma wymiary 1620 × 850 × 670 mm, moc silnika 0,12 kW oraz króciec dopływowy DN 150 i odpływowy DN 200. Dla ścieków komunalnych jego przepustowość wynosi 25 m³/h.

Bębnowe sito obrotowe



Bębnowe sito obrotowe służy do mechanicznego oddzielania zanieczyszczeń stałych ze ścieków i wody. Rozwiązanie może być stosowane między innymi w oczyszczalniach przyjmujących rozcieńczone ścieki z kanalizacji ogólnospławnej oraz w instalacjach przemysłowych, jako element dobieranego wyposażenia do oczyszczania i podczyszczania ścieków.

Sita tego typu znajdują zastosowanie między innymi w cukrowniach, browarach, zakładach mięsnych, drobiarskich i rybnych, zakładach przetwórstwa warzyw i owoców, garbarniach, zakładach włókienniczych oraz w przemyśle papierniczym i drzewnym. W zależności od sposobu zabudowy i rodzaju zanieczyszczeń alternatywnym rozwiązaniem może być pionowe sito spiralne.

Budowa bębnowego sita obrotowego



Urządzenie wykonujemy ze stali kwasoodpornej. Podstawowym elementem roboczym jest obracający się bęben, którego powierzchnię filtracyjną wykonujemy z blachy perforowanej lub szczelinowej. Dobór wielkości szczeliny pozwala dostosować sito do frakcji zanieczyszczeń występujących w danej instalacji.

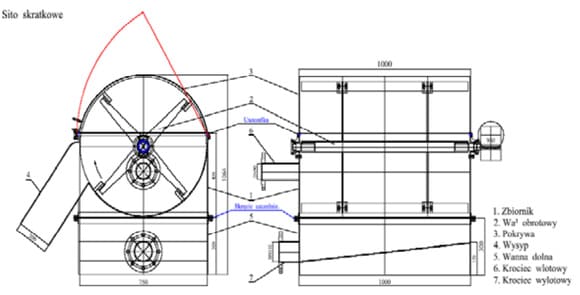

W skład bębnowego sita obrotowego wchodzą między innymi:

• bęben sitowy – wykonany z blachy perforowanej lub szczelinowej,
• wał obrotowy – odpowiadający za pracę zespołu obrotowego,
• szczotki obrotowe – oczyszczające powierzchnię sita z zatrzymanych zanieczyszczeń,
• pokrywa – zamykająca przestrzeń roboczą urządzenia,
• wysyp – umożliwiający odprowadzenie zatrzymanych zanieczyszczeń,
• wanna dolna – odbierająca oczyszczone ścieki lub wodę,
• króciec wlotowy – doprowadzający ścieki do urządzenia,
• króciec wylotowy – odprowadzający oczyszczone medium.

Jak działa bębnowe sito obrotowe?



Ścieki podawane są pompą do wnętrza bębna. Ciecz przechodzi przez powierzchnię sita, natomiast zanieczyszczenia stałe zatrzymywane są na jego powierzchni.

Wewnątrz bębna pracują cztery szczotki obrotowe. Oczyszczają powierzchnię sita i kierują zatrzymane zanieczyszczenia na zewnątrz do pojemnika. Rozwiązanie to zapewnia samooczyszczający charakter pracy sita i ogranicza konieczność ręcznego czyszczenia powierzchni roboczej.

Zgromadzone zanieczyszczenia stałe są okresowo usuwane z pojemnika przez obsługę, natomiast oczyszczone ścieki lub woda trafiają do dolnej wanny i następnie odprowadzane są na zewnątrz urządzenia.

Parametry techniczne bębnowego sita obrotowego SOS-1



Parametr	Wartość
Typ	SOS-1
Przepustowość – ścieki komunalne	25 m³/h
Długość (A)	1620 mm
Szerokość (B)	850 mm
Wysokość (H)	670 mm
Moc silnika	0,12 kW
Króciec dopływu	DN 150
Króciec odpływu	DN 200
Zakres szczelin sita	1–20 mm

Hermetyczna i automatyczna praca sita



Bębnowe sito obrotowe pracuje w układzie hermetycznym i automatycznym. Wielkość urządzenia oraz szczelinę powierzchni sitowej dobieramy do parametrów instalacji, wielkości przepływu oraz rodzaju występujących zanieczyszczeń.

Montaż, rozruch i dokumentacja



Jako producent urządzeń oferujemy również montaż i rozruch bębnowego sita obrotowego. Szkolimy obsługę urządzenia oraz dostarczamy dokumentację techniczno-ruchową DTR w języku polskim.
