KRATA KOSZOWAProdukujemy kraty koszowe KK-R/e przeznaczone do mechanicznego zatrzymywania większych zanieczyszczeń przed pompami w przepompowniach ścieków komunalnych i przemysłowych. Kosz, prowadnice, łańcuch oraz łańcuch wciągarki wykonujemy ze stali kwasoodpornej. Prześwit pomiędzy prętami kraty dobieramy do wymagań technologicznych w zakresie od 10 do 50 mm.
W przykładowym wykonaniu krata o szerokości 500 mm, długości 500 mm i wysokości 710/910 mm, przy szczelinie 40 mm, osiąga maksymalną przepustowość około 250 m³/h. Parametry urządzenia oraz sposób podnoszenia kosza dobieramy do warunków konkretnej przepompowni.
Krata koszowa montowana jest w zbiorniku lub studni, do której doprowadzane są ścieki. Zanieczyszczenia zatrzymywane są wewnątrz kosza, a oczyszczone wstępnie ścieki przepływają dalej do układu pompowego. W bardziej rozbudowanych układach mechanicznych dalsze oddzielanie drobniejszych zanieczyszczeń może realizować na przykład sito spiralne. Takie rozwiązanie wstępnego zatrzymywania większych elementów pozwala ograniczyć ryzyko ich przedostawania się do pomp.
Kosz porusza się po zamocowanych do ściany zbiornika prowadnicach. Wyposażamy go w specjalne gniazda naprowadzające, które ułatwiają zarówno opuszczanie kraty, jak i ponowne osadzenie jej na prowadnicach po opróżnieniu.
W skład urządzenia wchodzą podstawowe elementy odpowiedzialne za zatrzymywanie zanieczyszczeń, prowadzenie kosza oraz jego podnoszenie:
| Parametr | Wartość / zakres |
|---|---|
| Prześwit pomiędzy prętami | 10–50 mm |
| Przykładowa szerokość kraty | 500 mm |
| Przykładowa długość kraty | 500 mm |
| Przykładowa wysokość kraty | 710 / 910 mm |
| Maks. przepustowość przy szczelinie 40 mm | ok. 250 m³/h |
| Udźwig wciągarki | 125, 160, 320, 630, 1000 lub 2000 kg |
| Szerokość belki pod wciągarkę | 58–100 mm |
Wciągarkę dobieramy do ciężaru samego kosza oraz przewidywanej masy gromadzonych w nim skratek. Oferujemy rozwiązania z wciągarką elektryczną samojezdną lub z napędem ręcznym. Dostępne zakresy udźwigu dla dobranej kraty koszowej wynoszą od 125 do 2000 kg.
Podczas opróżniania kosz podnoszony jest za pomocą wciągarki na powierzchnię przepompowni lub zbiornika. Zatrzymane zanieczyszczenia wysypywane są następnie do pojemnika przeznaczonego na skratki. Po opróżnieniu kosz ponownie opuszcza się po prowadnicach do położenia roboczego.

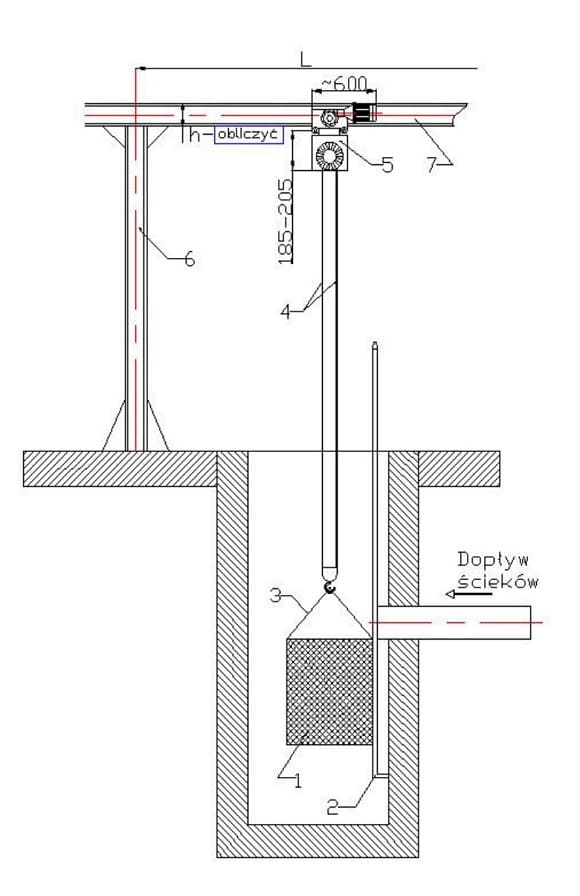

Wsporniki prowadnic mocujemy do ściany zbiornika, przy czym dolna część prowadnicy może zostać zakotwiona do dna. Słupy podporowe belki nośnej wymagają zamocowania do stropu przepompowni lub odpowiednio przygotowanych fundamentów. Oś belki nośnej powinna znajdować się w osi kraty.
Nad koszem należy przewidzieć otwór umożliwiający jego swobodne wyciąganie, którego wymiary dobiera się do gabarytów kraty. Rura doprowadzająca ścieki powinna wystawać ze ściany zbiornika na około 90 mm.
Oferujemy nie tylko wykonanie kraty koszowej, ale również montaż i rozruch mechaniczny urządzenia. Zakres ten może stanowić część dostawy wyposażenia do budowy lub modernizacji oczyszczalni ścieków. Szkolimy obsługę oraz dostarczamy dokumentację techniczno-ruchową DTR w języku polskim.
